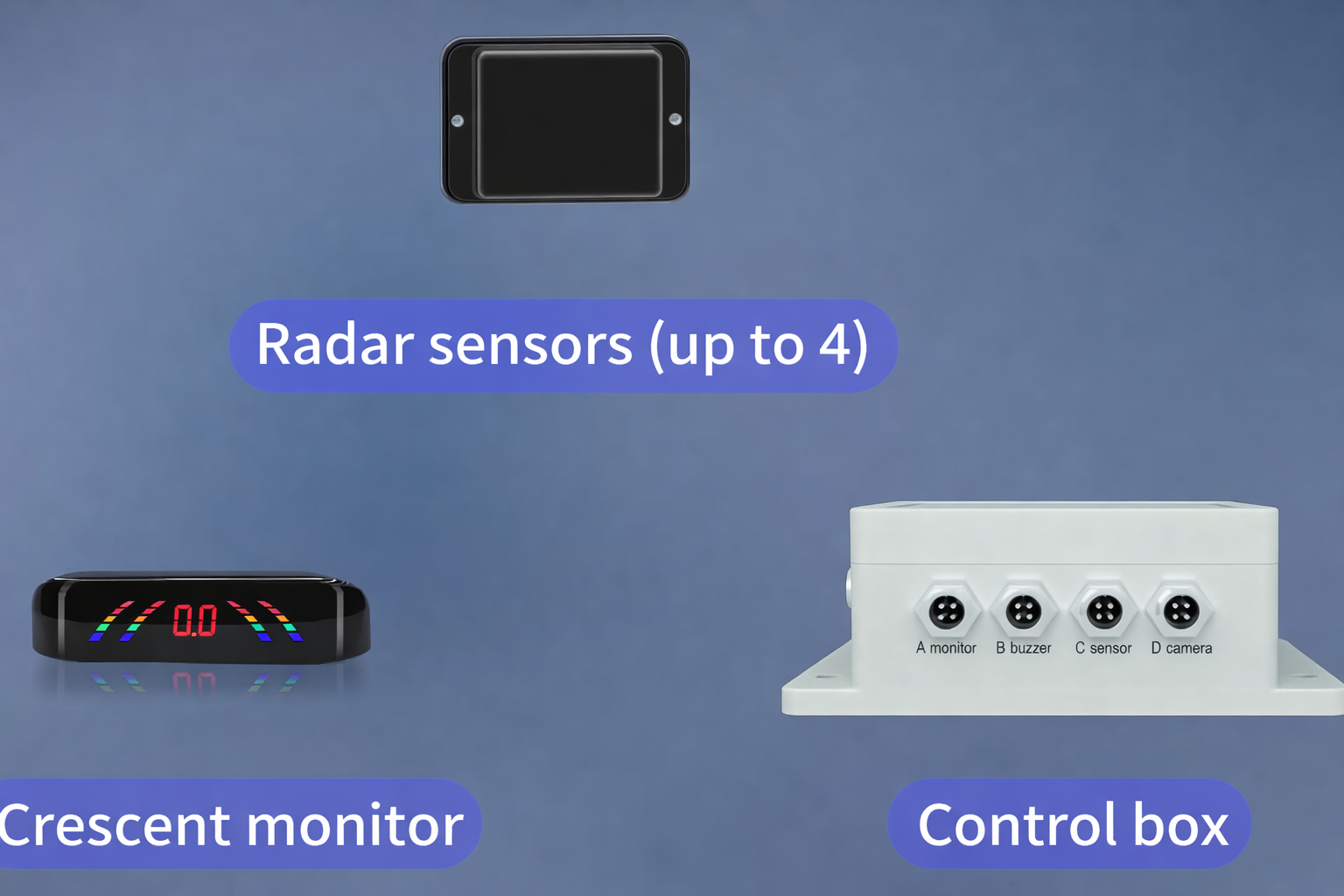

radar systeem kit

77GHz Radar detectiesysteem

- Millimeter-wave radar voor betrouwbare detectie (ook bij stof/mist/donker).

- Werkt samen met camera/monitor voor visualisatie en waarschuwingen.

- Zones instelbaar (groen/geel/rood) en alarm/vertraging mogelijk afhankelijk van integratie.

- Afstelbaar via PC tool (USB-UART) of via Wi-Fi (indien voorzien).

Detectiezones & visualisatie

Detectie in zones (bv. Groen / Geel / Rood) om verschillende acties te koppelen: info → waarschuwing → alarm/vertraging.

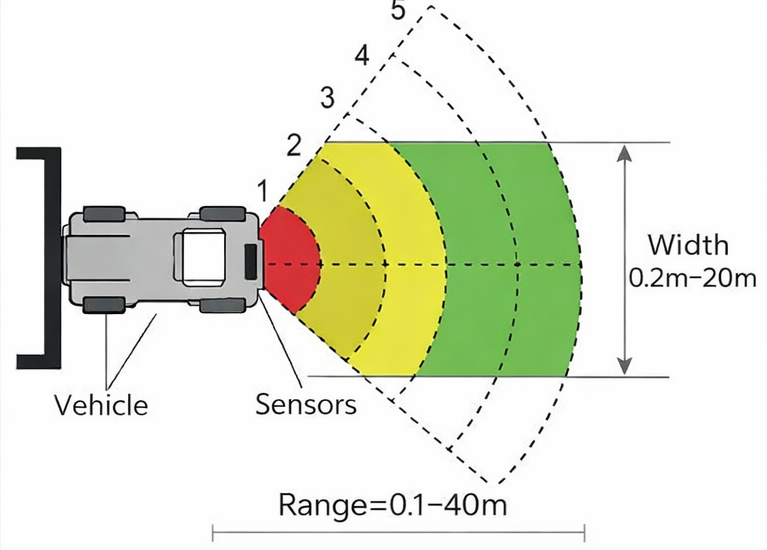

Radar zones visualisatie

Waarom radar?

- Betrouwbaar bij slechte zichtbaarheid (regen, mist, stof, donker).

- Detectie van objecten/voertuigen in de omgeving (ook bij achteruitrijden).

- Combineerbaar met camera voor extra situatiewaarneming.

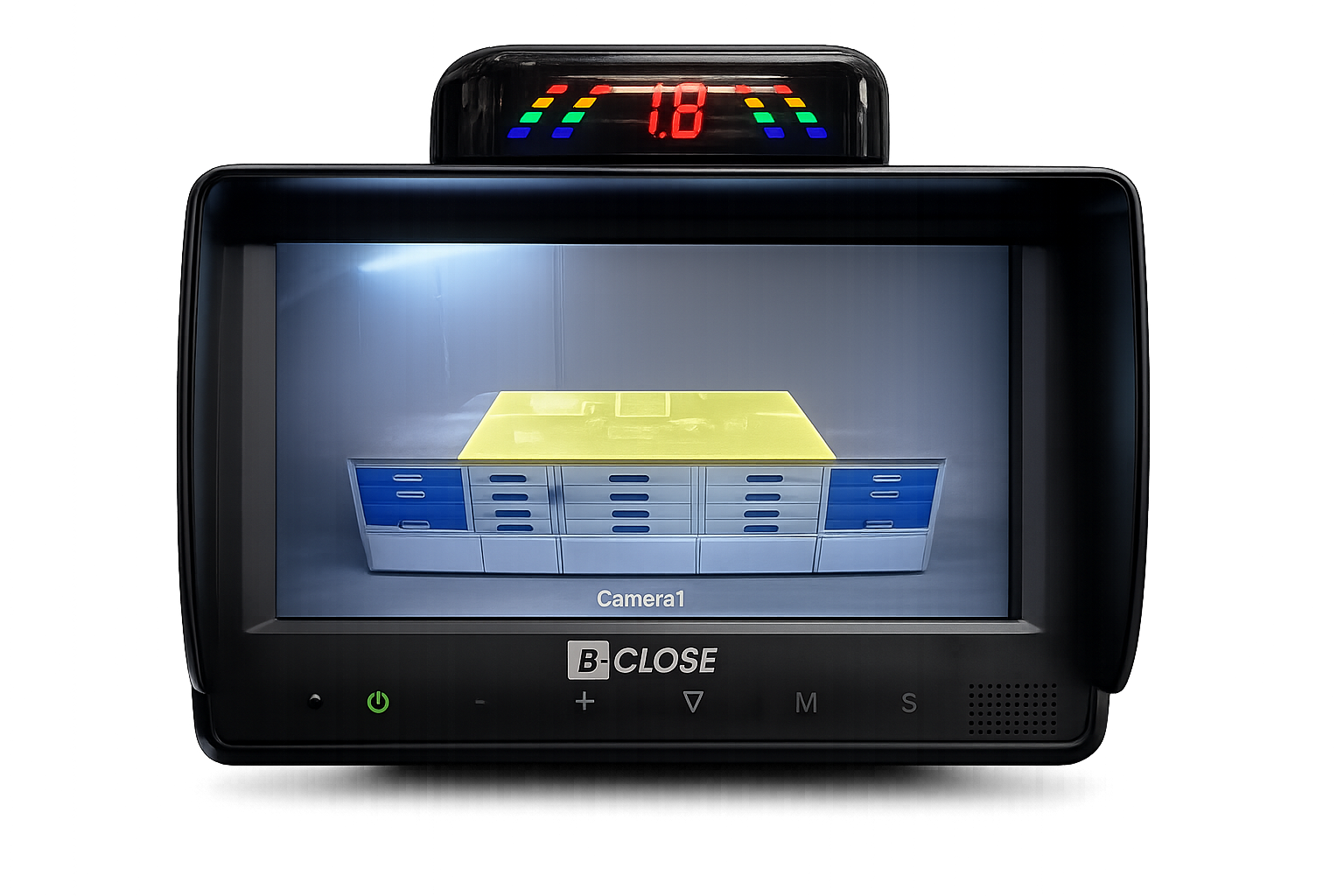

Alarm overlay voorbeeld

Technische gegevens (overzicht)

Frequentie
76–77 GHz
Radar type
FMCW
Voeding
10–32V DC
Detectiebereik
0.2 – 40 m (instelbare zones)
Detectiezones
Tot 5 zones configureerbaar
Zone visualisatie
Groen (ver), Geel (middel), Rood (dicht)
Detectietolerantie
± 15 cm
Detectiehoek
120° horizontaal / 14° verticaal
Trigger input
Vehicle trigger, high active (+10Vdc)
Alarm output
Switch to ground, max 1.0A
Video output
720P & 1080P (25/30fps)
Wi-Fi
2.4 GHz (optioneel)
Werktemperatuur
Sensor: −40° ~ +85°C
Control box: −20° ~ +70°C
Opslagtemperatuur
−30° ~ +80°C
Bescherming
IP69K (sensor) / IP66 (control box)
Anti-vibratie
ISO 16750-3 (5.9G)
Afmetingen sensor
106.6 × 72.9 × 34.5 mm
Afmetingen control box
152.6 × 89.2 × 53.8 mm
Gewicht
Sensor: 158.8 g
Control box: 240 g

Installatievoorbeeld – Hyster J2.0XN

Hieronder enkele voorbeelden van montage van het radar systeem op een Hyster J2.0XN

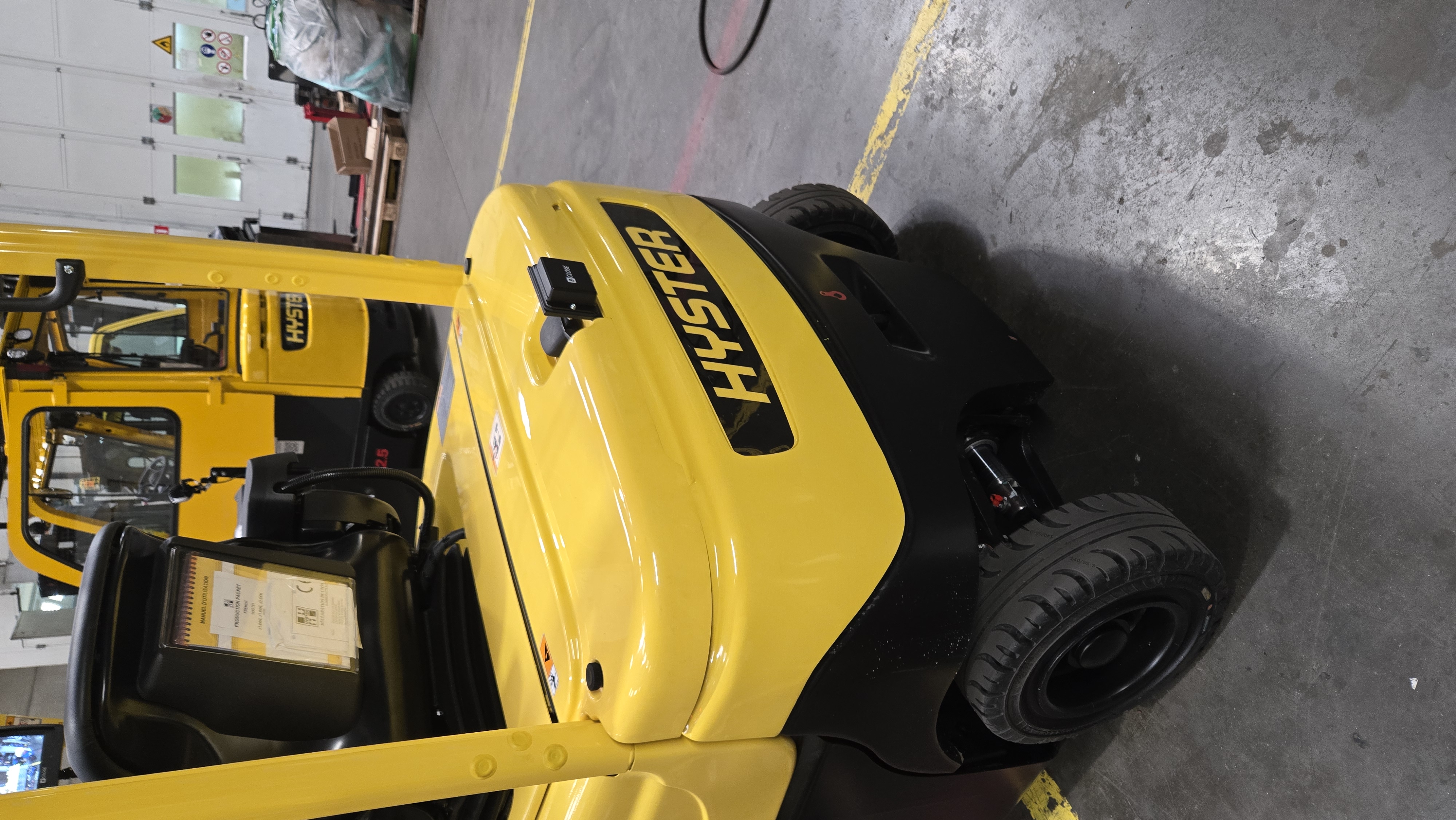

Hyster J2.0XN - Radar montage achterzijde Radar montage achterzijde

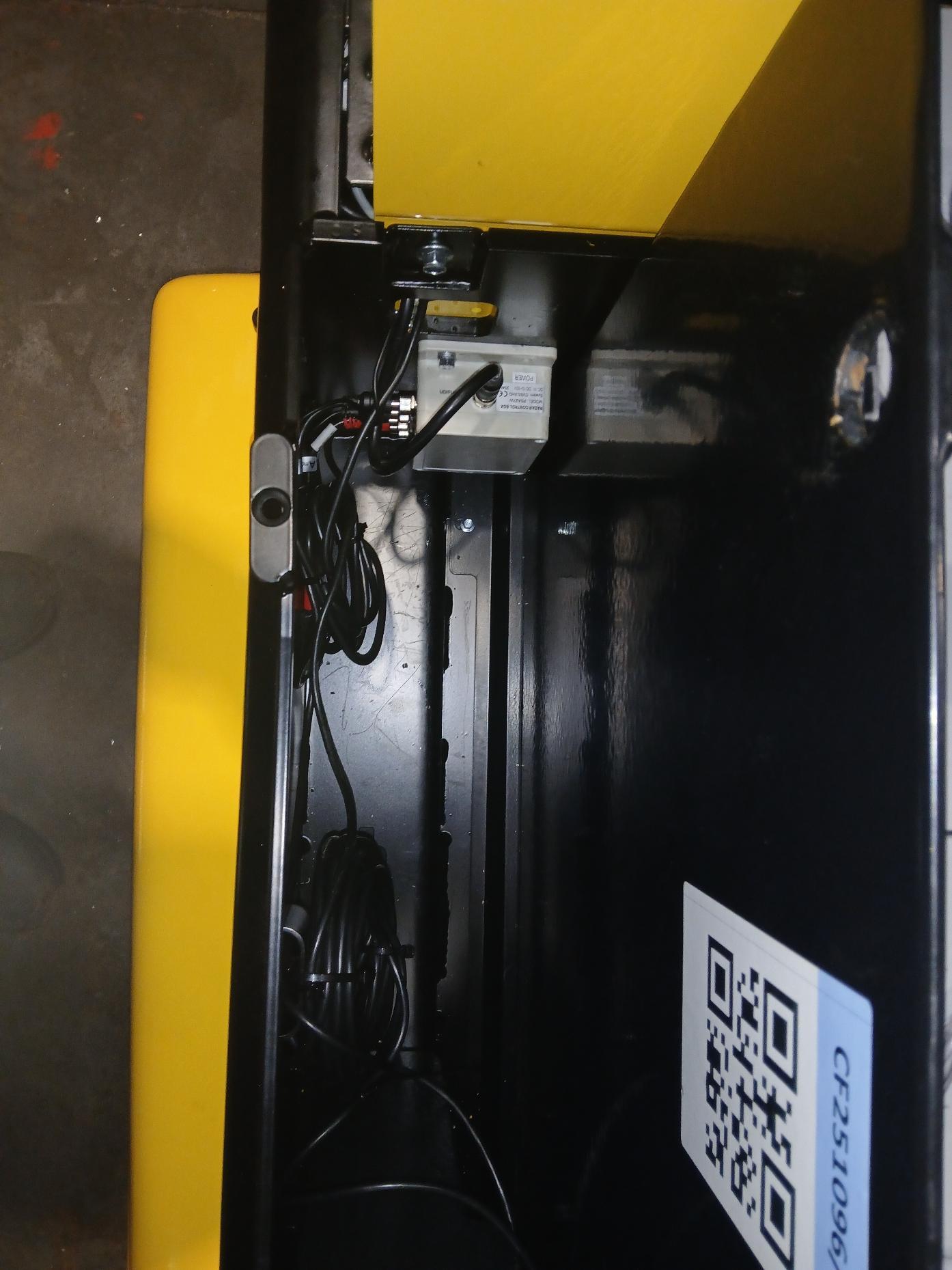

Hyster J2.0XN - Radar positie detail Detail montagepositie Control Box

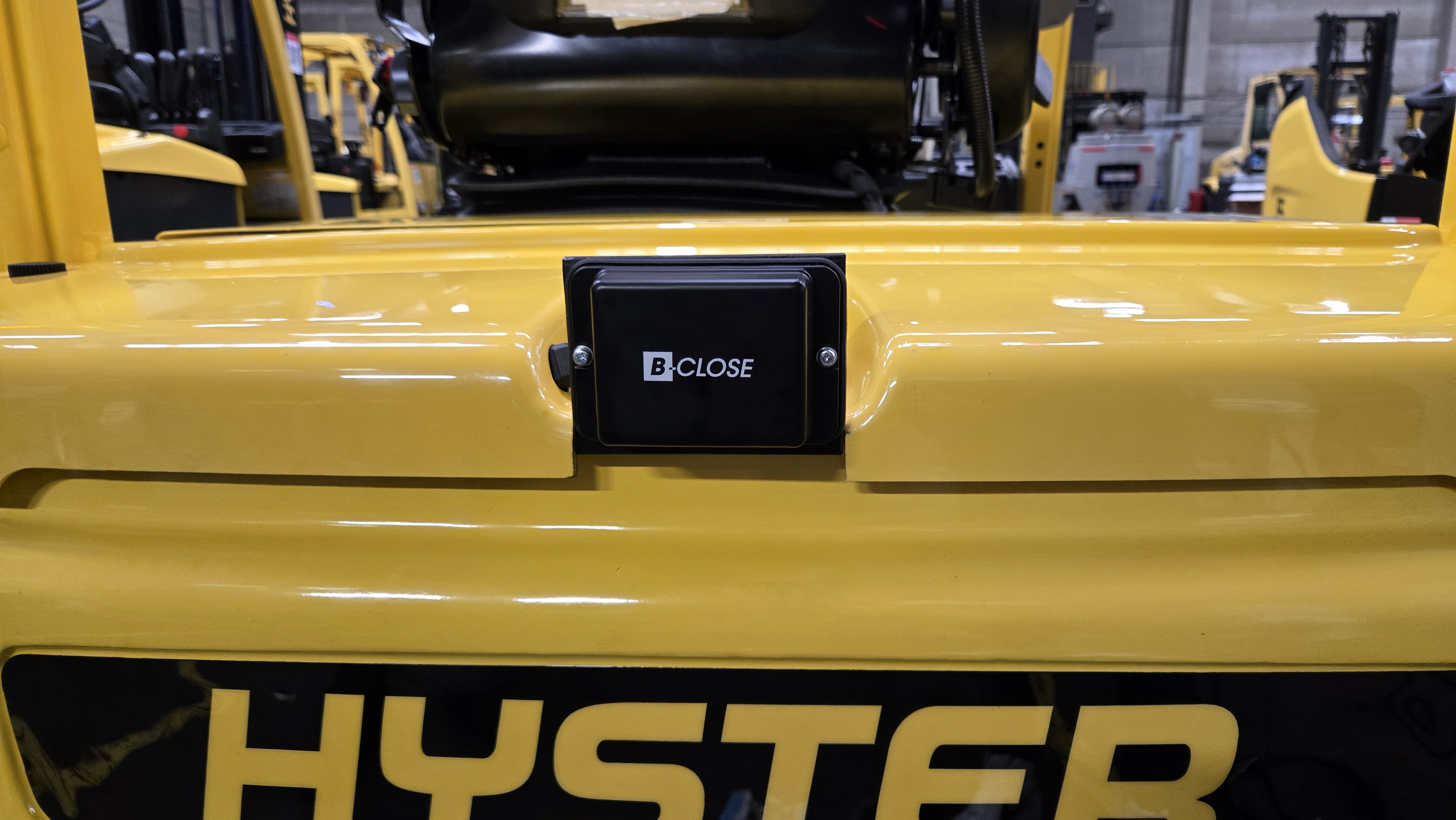

Hyster J2.0XN - Afstelling detectiehoek Radar montage achterzijde

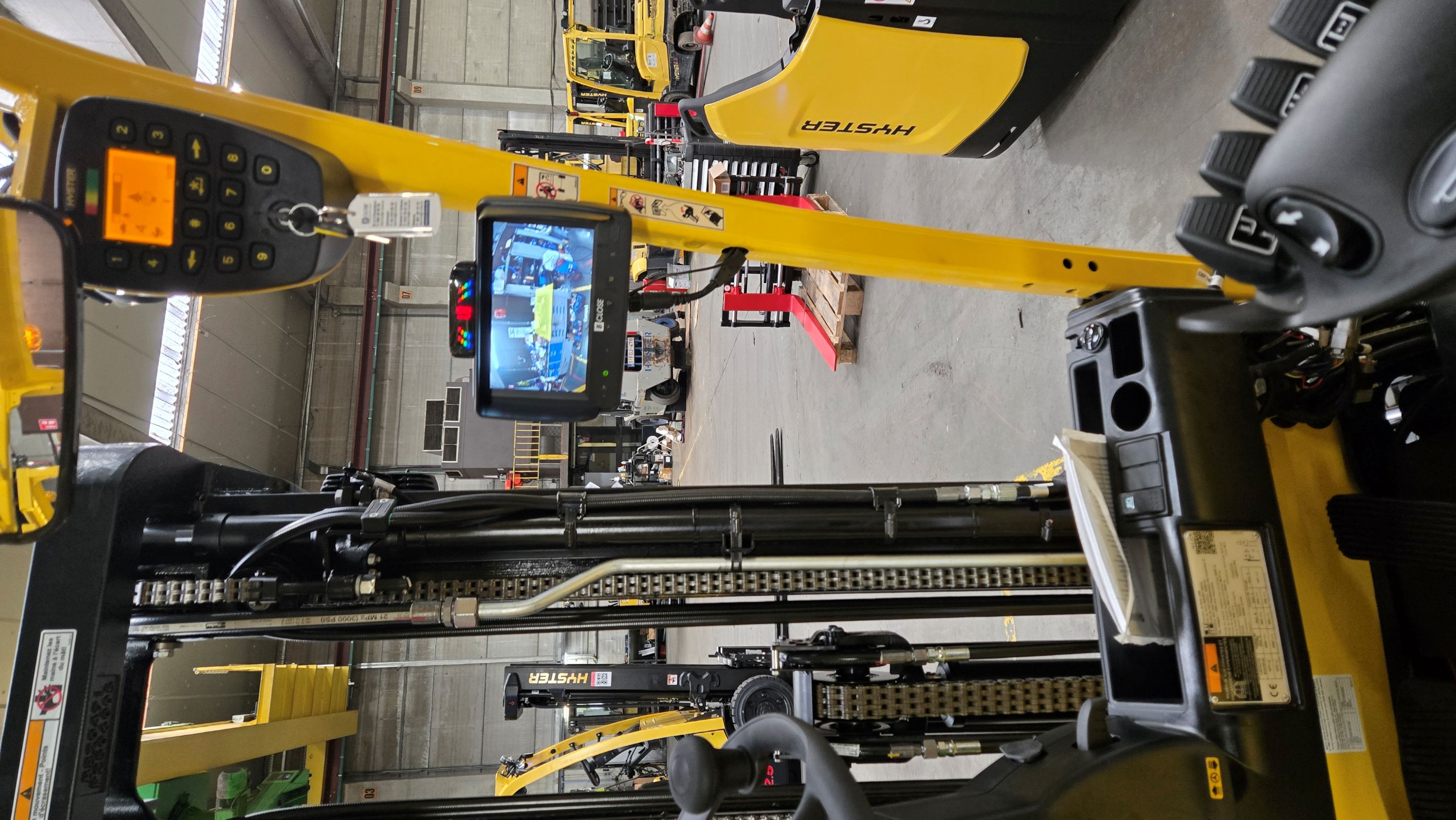

Hyster J2.0XN - Monitor in cabine Monitor & waarschuwing in cabine

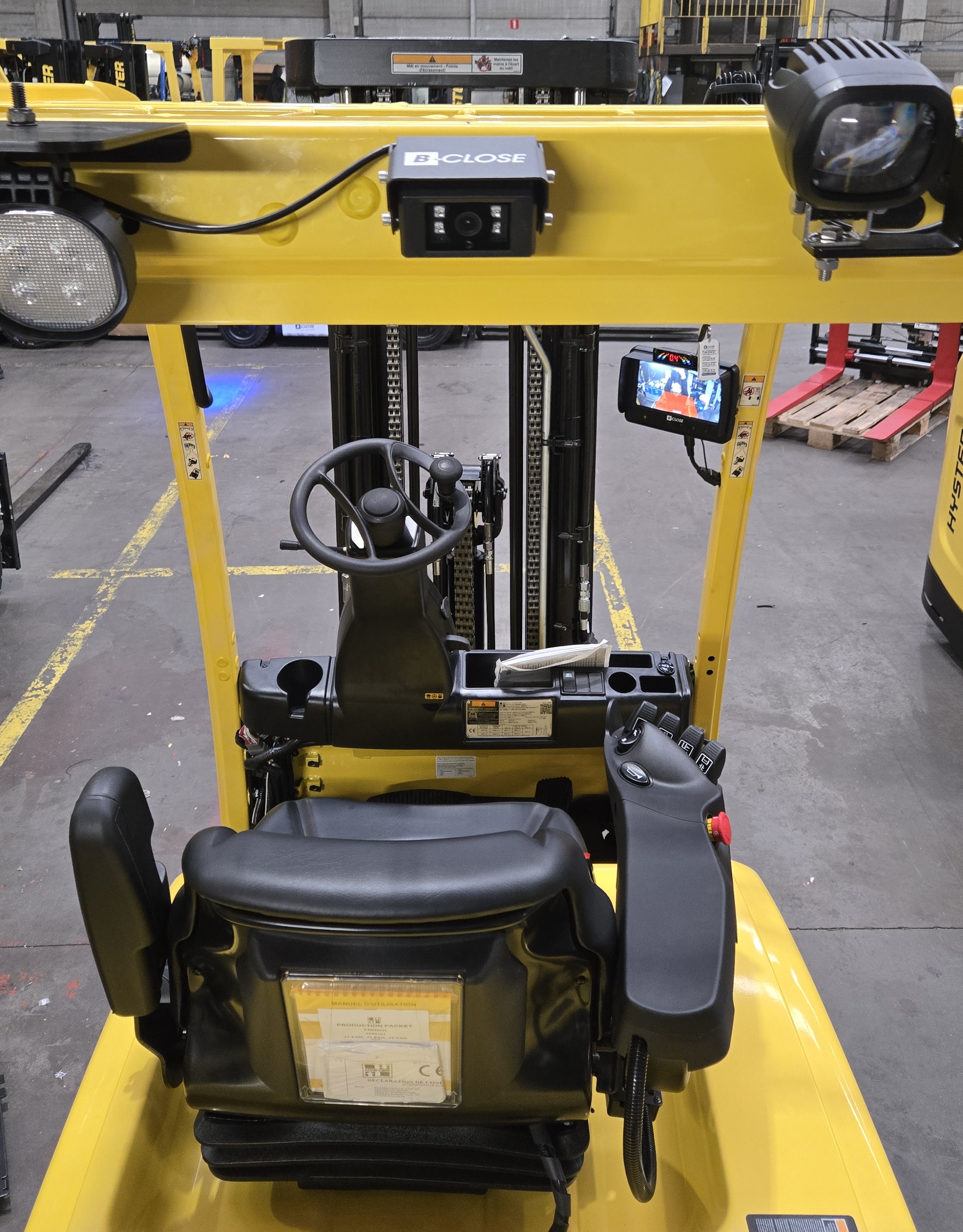

Hyster J2.0XN - camera Montage camera
